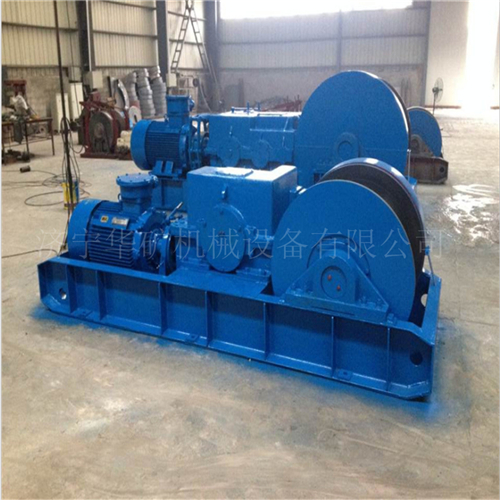

JSDB-30雙速多用絞車

JSDB-30雙速多用絞車產品介紹：

     雙速絞車采用錐齒輪傳動形式，結構簡單、安全可靠、維修方便。絞車寬度、高度尺寸較小適于井下空間窄          小的條件下工作，絞車操作簡單，配合調速手把啟閉控制按鈕開關即可方便使用。

JSDB-30雙速絞車型號意義

     型號：J——卷揚機型；

           S——雙速多用

           D——無自鎖能力；

           B——隔爆型；-30慢速時外層鋼絲繩最大靜張力，單位為：300KN

JSDB-30雙速絞車組成及工作原理：

JSDB-30雙速絞車產品在技術原理上，采用“齒-聯”傳動系統和“雙軸多級”的傳動特點，實現了快、慢兩個速度，其慢速可代替現有的回柱絞車和慢速絞車，其快速可代替現有的調度絞車和運輸絞車。在結構特點上，不僅實現了小結構，大拉力的特點，也實現了長條形對稱結構特點，適合于煤礦井下狹小的作業空間，操作靈活方便。它克服了目前慢速、回柱等系列絞車存在的傳動效率低，壽命短，工效低等特點，也克服了調度、運輸等系列絞車存在的牽引力小，寬型結構等特點。

JSDB-30雙速絞車技術參數：

     1、外層鋼絲繩最大靜張力：300kN

     2、卷筒尺寸（直徑×寬度）：φ650×800(mm)

     3、外層鋼絲繩繩速：1.66 m/s

     4、鋼絲繩直徑：30mm

     5、容繩量：800m

     6、快速傳動比：286.5，慢速傳動比38.84

     7、電動機型號：YBk2-315S-6

        功 率：90kW

        轉 速：989r/min

        電 壓：380/660v 660/1140v

     8、外型尺寸（長×寬×高）：4750×1516×1512(mm)

     9、絞車重量（包括電動機）：8200kg

     隔爆型磁力啟動器：BQZ-120N；

     隔爆型控制按鈕：LA81-3。
